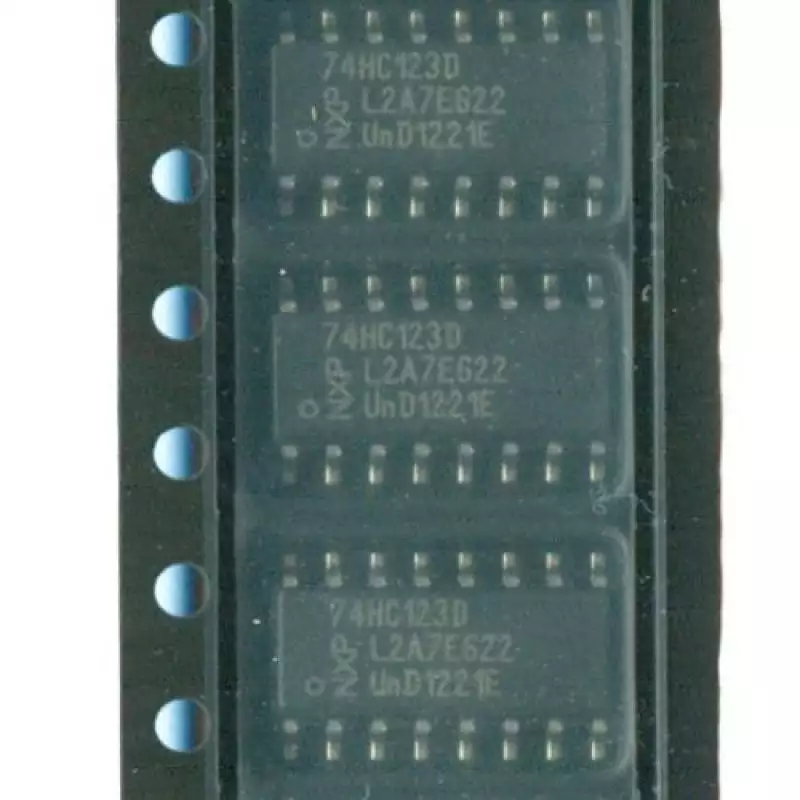

CI 74HC123d SMD
Id do Produto: 273
74HC123D
Multivibrador monoestável retriggerável duplo com reset
O 74HC123; 74HCT123 são dispositivos CMOS Si-gate de alta velocidade e são compatíveis com pinos com Schottky TTL de baixa potência (LSTTL). Eles são especificados em conformidade com a norma JEDEC no. 7A
O 74HC123; O 74HCT123 é um multivibrador monoestável retrátil, com controle de largura de pulso de saída por três métodos:
O pulso básico é programado pela seleção de um resistor externo (R EXT ) e capacitor (C EXT ).
Uma vez acionada, a largura básica do pulso de saída pode ser estendida ao reativar a entrada de borda ativa baixa bloqueada (n A ) ou a entrada de borda ativa alta ALTA (nB). Repetindo esse processo, o período do pulso de saída (nQ = ALTO, n Q = BAIXO) pode ser feito pelo tempo que desejar. Como alternativa, um atraso de saída pode ser encerrado a qualquer momento por uma margem de LOW na entrada n RD , que também inibe o disparo.
Uma conexão interna de n RD às portas de entrada possibilita o acionamento do circuito por um sinal de ALTO na entrada n RD, conforme mostrado na tabela de funções.
A ação do gatilho Schmitt nas entradas n A e nB torna o circuito altamente tolerante a tempos de subida e descida mais lentos.
Multivibrador monoestável retriggerável duplo com reset
O 74HC123; 74HCT123 são dispositivos CMOS Si-gate de alta velocidade e são compatíveis com pinos com Schottky TTL de baixa potência (LSTTL). Eles são especificados em conformidade com a norma JEDEC no. 7A
O 74HC123; O 74HCT123 é um multivibrador monoestável retrátil, com controle de largura de pulso de saída por três métodos:
O pulso básico é programado pela seleção de um resistor externo (R EXT ) e capacitor (C EXT ).
Uma vez acionada, a largura básica do pulso de saída pode ser estendida ao reativar a entrada de borda ativa baixa bloqueada (n A ) ou a entrada de borda ativa alta ALTA (nB). Repetindo esse processo, o período do pulso de saída (nQ = ALTO, n Q = BAIXO) pode ser feito pelo tempo que desejar. Como alternativa, um atraso de saída pode ser encerrado a qualquer momento por uma margem de LOW na entrada n RD , que também inibe o disparo.
Uma conexão interna de n RD às portas de entrada possibilita o acionamento do circuito por um sinal de ALTO na entrada n RD, conforme mostrado na tabela de funções.
A ação do gatilho Schmitt nas entradas n A e nB torna o circuito altamente tolerante a tempos de subida e descida mais lentos.
